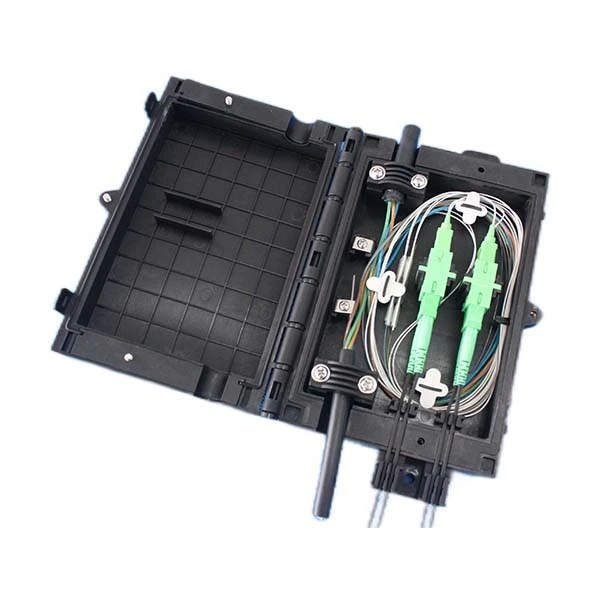

Inline lukking mekanisk tetning 96F

Modell: LPSC-F05

Den inline optiske lukkingen er mye brukt i fiberoptiske nettverk som en enhet for å gi et trygt sted for fiberoptisk skjøt og optisk kabelstyring, som også kalles horisontal optisk lukking som retningen for optisk fiberkabel som kommer inn og ut. , forseglingsmekanismen for inline optisk lukking har 2 hovedmetoder, den tradisjonelle skrustrammetoden som er pålitelig og langvarig ytelse av vanntett og ny spenneklemmemetode for å forenkle installasjonsprosessen.

I de fleste tilfeller er den inline-optiske lukkingen en idéløsning for antennedistribusjon, da den rette utformingen av inn-/uttakskabelporter er samme retning som optiske fiberkabler, som gir en perfekt match mellom optisk fiberkabel og inline-optisk lukking i luftmiljø. , slik design er egnet for veggmonteringsmiljø.

Den inline optiske lukkingsmodellen LPSC-F05 er en ny versjon av design for FTTx-applikasjoner, denne optiske lukkingen er sammensatt av optisk fiberkabel spice and drop-kabelstyring, den horisontale to siden av denne optiske lukkingen har 1 kabelport på hver side og tillater 1 stykke optisk fiberkabel opp til 16 mm i diameter som skal installeres og for skjøteprosess, denne inline-optiske lukkingen er i stand til 4 stykker fiberoptisk fusjonsskjøt, og støtte for å installere 4 stykker SC simplex optisk adapter for drop-kabeltilkobling, denne inline-lukking er typisk design, enkel installasjon for å forgrene den optiske fiberen til tilgangspunktet.

Forberedelse av Pre-operasjon

1. Kontroller koblingsbokstype, kabelelement og alle komponenter før installasjon
2. Hold alle komponenter tørre og rene for installasjon.
3. Hold arbeidsmiljøet rent (tørt og uten støv) og flatt for installasjon.
4. Standard instrumenter og verktøy bør brukes under installasjonen.

Drift av optisk kabel

1. Stripping optisk kabel kappe lengde 1,2 meter og ukuttet kabel 0,5 meter eller 1,5 meter.
2. Trimming av CSM (forsterket kjerne) til lengde 5 cm

Installasjonsprosess

1. Skru ut skruene med en skrutrekker for å åpne luken og ta av gjennomføringen.
2. Løsne skruene på kabelklemmen. Sett inn kabelen og stram skruen.
3. Løsne skruene på CSM-festet, fest CSM.

4. Installer spleisebrettets kveilsett og kvei den gjenværende fiberen på basen. Sett deretter to beskyttelseshylser.

5. Trill fiberen og innløpet til beskyttelseshylsen for skjøting. Sett også to adaptere og pigtails på

   basen.

6. Rull pigtailen på basen og innløp til beskyttelseshylsen for å skjøte med fiberen. Ta av pigtail-emneinnsatsen og installer drop-kabel-utføringsproduktet på den andre siden av adapteren.

7. Bruk samme måte for å føre inn kabelen på den andre siden også. Fest CSM, kvei den gjenværende fiberen på basen, stripp fiberen og innløp til beskyttelseshylsen.

8. Rull pigtailen på basen og innløp til beskyttelseshylsen for å skjøte med fiberen. Ta av pigtail-emneinnsatsen og installer drop-kabel-utføringsproduktet på den andre siden av adapteren.

9.

   Fest fiberen med nylonbåndet på basen, lukk dekselet og skru godt. Installasjonen er ferdig.

Med pall eller enkelt kartong

OEM/Privat etikettdesign
